Winspect réalise l'inspection visuelle des câbles

Pourquoi les inspections visuelles sont-elles nécessaires ?
  • Veiller à la sécurité des installations
  • Identifier des anomalies et prévenir leur extension
  • Programmer des actions de réparation au moment opportun
  • Optimiser le fonctionnement du câble et minimiser les problèmes de maintenance lors de l'exploitation
Pour quels résultats ?
  • Identifier l'endommagement superficiel
    • ruptures de fils extérieurs
    • modification structurelle: glissement, fil relâché, vrillage, ondulation
    • usure, corrosion et lésions mécaniques extérieures
  • Évaluer l'impact de l'endommagement sur le fonctionnement futur du câble
  • Engager des mesures préventives adaptées

La technologie Winspect apporte une solution pratique et efficace à la difficile problématique d'inspection des câbles en visuel comme l'exige la réglementation. Winspect assure la fiabilité de l'inspection visuelle en couvrant 100% de la surface extérieure du câble, sans fatigue visuelle et avec l'assistance d'un logiciel d'analyse d'image pour localiser les défauts surfaciques du câble. Winspect permet en outre de suivre l'évolution du diamètre et du pas de câblage et de prévenir toute évolution anormale du câble.

Principe de Winspect

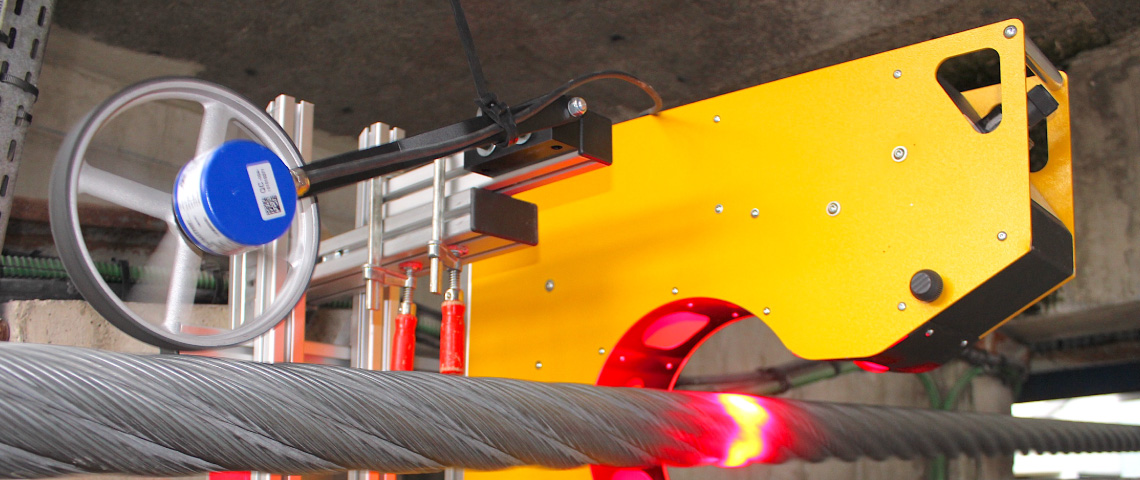

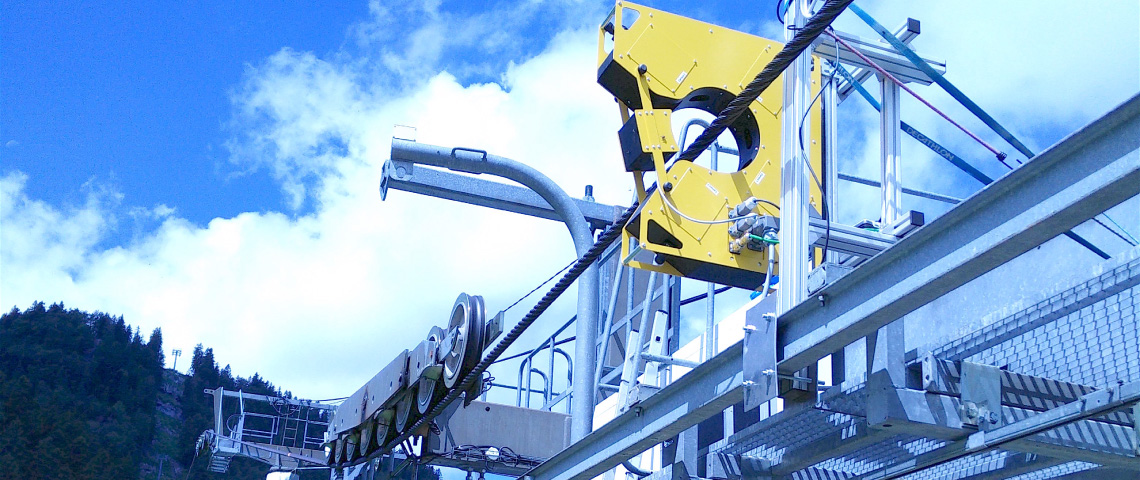

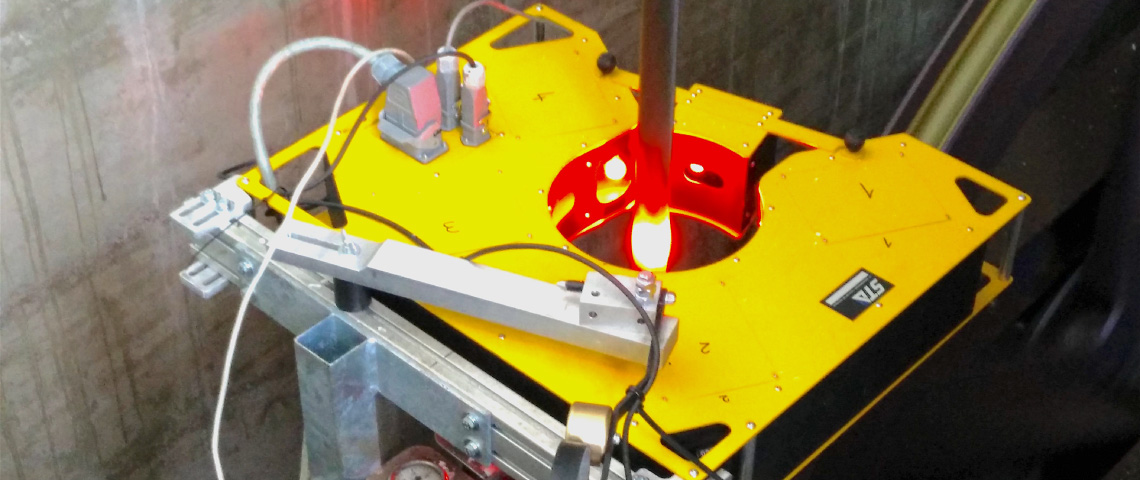

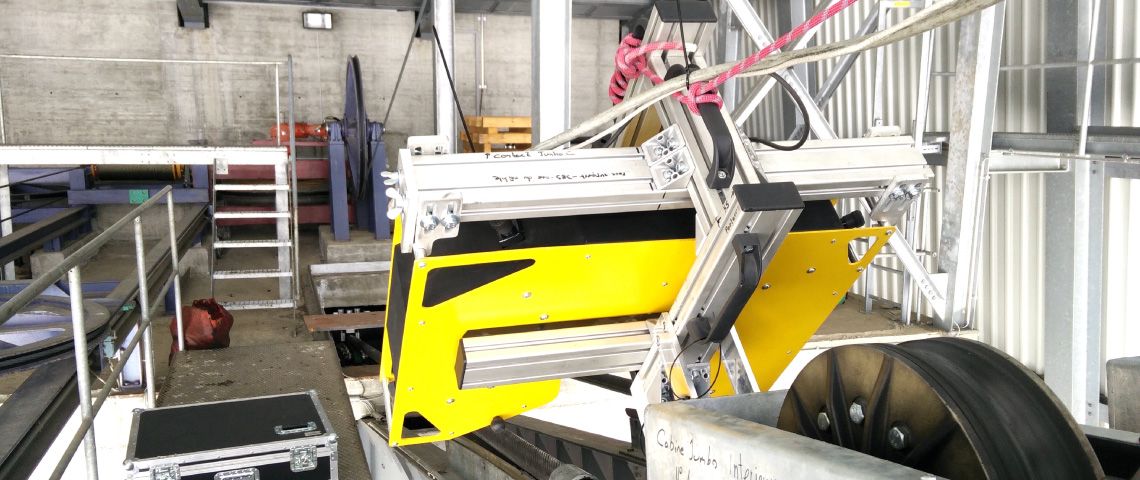

La machine Winspect intègre un dispositif de rampes LED qui vient éclairer la surface du câble. Les images périphériques sont capturées en continu à l'aide de 4 caméras qui balayent la circonférence complète du câble et simultanément enregistrées via un système d'acquisition dédié. Le test in-situ ne nécessite que 6 minutes par kilomètre pour une vitesse de défilement de 3 m/s.

Analyse Winspect

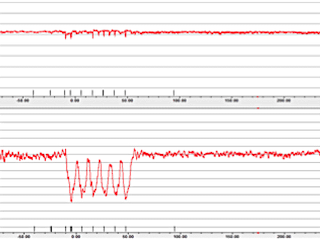

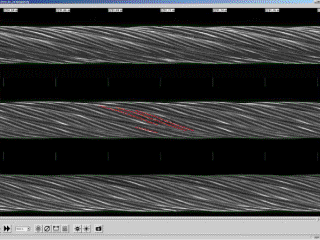

Un logiciel d'analyse d'image scanne en mode automatique la surface complète du câble et identifie une liste d'anomalies superficielles à l'aide d'une technique innovante développée par Winspect Gmbh en lien avec l'institut IFT Stuttgart. La technique permet en outre d'extraire les informations concernant le diamètre et le pas de câblage comme illustré ci-dessus.

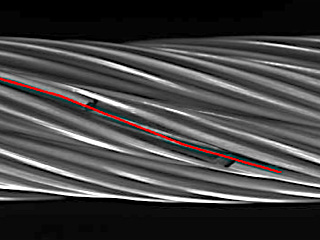

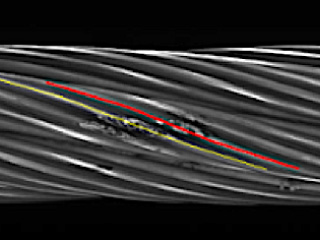

Le logiciel fourni intègre la possibilité de sauvegarder des prises de vues des défauts identifiés et d'éditer directement un rapport d'inspection visuelle répondant aux critères de la norme EN 12927 et de la réglementation française. Les exemples ci-dessous illustrent deux types d'anomalies classiquement rencontrées comme une rupture de fil extérieur ou un impact de foudre.

Points clés

Fiabilité et simplicité

- Fiabilise l'inspection visuelle des câbles en complément de l'auscultation magnéto-inductive CMI
- Capture de 100% de la surface du câble par les caméras
- Détection des anomalies par un traitement automatique des images

Optimisation et gestion durable
Enjeux et besoins clients

Prestations

Letscan commercialise et effectue la maintenance de la technologie d'inspection visuelle en France, en tant que distributeur de la marque Winspect Gmbh
Letscan réalise des prestations d'inspection Winspect de câbles porteur-tracteur, tracteur, porteur et de remorquage dans le champ des remontées mécaniques. Une option Win-CMI peut être souscrite en complément, qui vise à croiser les résultats de l'analyse Winspect avec ceux d'une inspection magnéto-inductive.

Letscan se tient à votre disposition pour vous apporter plus d'information sur d'autres applications de la technologie Winspect.  Contactez nous sans hésiter
