Ce photo-reportage illustre la campagne d’inspection magnéto-inductive de la passerelle piéton François Baud réalisée en mai 2021 en étroite collaboration avec l'équipe de cordistes de notre partenaire Cordata. La passerelle est un pont suspendu d’une longueur de 175 mètres enjambant la rivière Dranse à Morzine, 74. L’objectif demandé est de pratiquer le diagnostic de l’état des câbles de suspension et des câbles paraboliques de contreventement latéral du tablier. A notre connaissance, cette opération de contrôle CMI des câbles de ponts associée à un démontage partiel des suspentes est une première en France. Cette technique permet d’une part de libérer de l’espace entre les câbles pour permettre le passage de la machine d’inspection CMI et d’autre part de contrôler les sections sous les attaches de suspentes.
Stratégie par sondage
Une stratégie par sondage a été définie pour contrôler les sections de câbles les plus sollicitées comme au voisinage de la mi-travée et proche des ancrages. La procédure adoptée selon les recommandations de Chabert MTI et du maître d’oeuvre CNA consiste à inspecter des sections de câble au fur et à mesure du démontage des suspentes. Pour chaque section, deux suspentes sont libérées et les câbles sont écartés pour permettre le passage de la machine d’inspection. Des systèmes de levage avec pull-lift sont utilisés pour maintenir les poutres consoles du tablier en place.
Démontage des suspentes
Le démontage des étriers de suspentes a révélé des sections de câbles assez saines présentant un ressuage de graisse ce qui atteste que le lubrifiant est toujours présent à ces endroits soixante-dix ans après l’installation des câbles et qu’il n’a pas été lessivé par les intempéries. Une inspection visuelle des câbles au niveau des étriers démontés ne révèle pas d’indices d’endommagement notables, fait confirmé par l’analyse Wirelet des signaux magnétiques. En revanche, le pas de vis de certaines extrémités de suspentes est rongé par abrasion vraisemblablement suite aux mouvements latéraux répétés du tablier en contact.
Tout le talent des cordistes

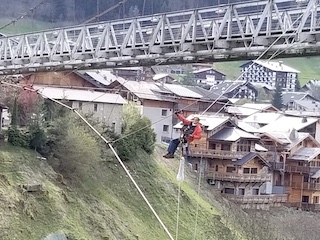

Les cordistes ont pu exprimer tout leur talent durant les inspections par exemple pour installer une poulie retour sur le câble parabolique pour le tirage de la machine CMI le long du câble ou pour installer le dispositif d’écartement permettant le passage de la machine SMRT40 le long des câbles de suspension.
Contrôle Magnéto-inductif
La machine SMRT40 est tractée le long des sections de câbles libérées pour révéler les anomalies internes du câble en particulier au voisinage ses sections sous étriers. Les opérations ont été répétées pour contrôler dix sections de câble selon la procédure de sondage. Un linéaire du câble parabolique amont a été contrôlé jusqu’aux premières aiguilles d’attache au contreventement latéral du tablier. Etrangement, le câble parabolique est celui qui a le plus souffert au fil du temps. Rien de grave, rassurez-vous !
Analyse Wirelet des signaux magnétiques
Les signaux magnétiques ont pour finir été analysés via le logiciel Wirelet pour statuer sur l’état des câbles. Les diagrammes suivant illustrent :
- Le scalogramme Wirelet complet du câble parabolique qui met en scène l’énergie des signaux magnétiques en fonction de la position sur le câble et de la fréquence (ie profondeur dans la section du câble). Quelques évènements se détachent du bruit de fond du câble dont la signature renseigne sur le type d’anomalie et la sévérité de l’endommagement sous-jacent ,
- le diagramme en bas à gauche illustre la signature d’une usure de fils internes vraisemblablement suite à de l’indentation inter-fil,
- le diagramme en bas à droite est typique d’un amas de graisse magnétisée avec un pic local d’énergie négative.
Le logiciel Wirelet illustré dans le carousel permet l’analyse complète et fine de l’état interne et externe du câble et d’éditer un rapport d’inspection par exemple selon les critères des normes d’inspection EN12927 ou ISO4309.
