Optimisons le fonctionnement des câbles

Le vrillage est une caractéristique naturelle d'un câble liée à sa construction en spirale. Des désalignements ou des angles de déport de poulies produisent du vrillage qui vient se rajouter au vrillage naturel. Le vrillage se traduit localement par une ouverture du pas de câblage ou au contraire par un resserrement du pas ce qui augmente le niveau de contrainte interne du câble. Ce phénomène peut avoir des conséquences dommageables comme
  • des dysfonctionnements de l'installation à câble,
  • des pathologies comme l'abrasion ou l'usure prématurée des fils,
  • des concentrations de ruptures de fils à répétition,
  • une moindre durée de vie  en fatigue du câble.
Letscan utilise l'innovation mise au point par K. Kuehner de l'institut IFT Stuttgart qui permet de mesurer l'évolution du vrillage d'un câble à l'aide d'un capteur rotation. Letscan a développé en complément un logiciel Rotlet qui permet d'analyser le vrillage réparti sur la ligne et de diagnostiquer des problèmes de désalignements ou de réglages de balanciers.

Inspection du vrillage

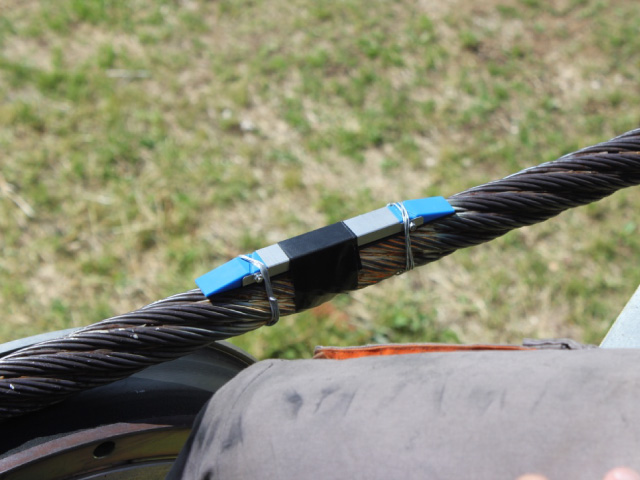

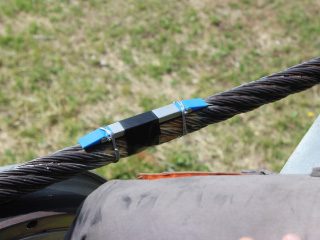

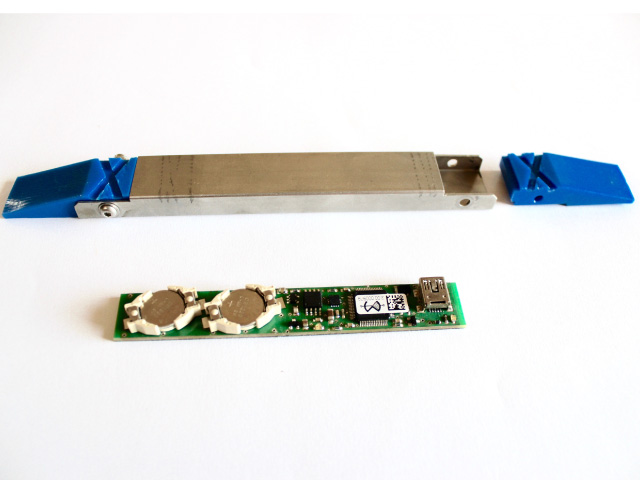

La technologie du capteur rotation a les attributs suivants :
  • un accéléromètre triaxial mesurant la dynamique d'un point spécifique du câble
  • un gabarit semblable à celui d'une pince de télésiège.
Le capteur permet de visualiser le mouvement du câble lors de son déplacement le long de la ligne.

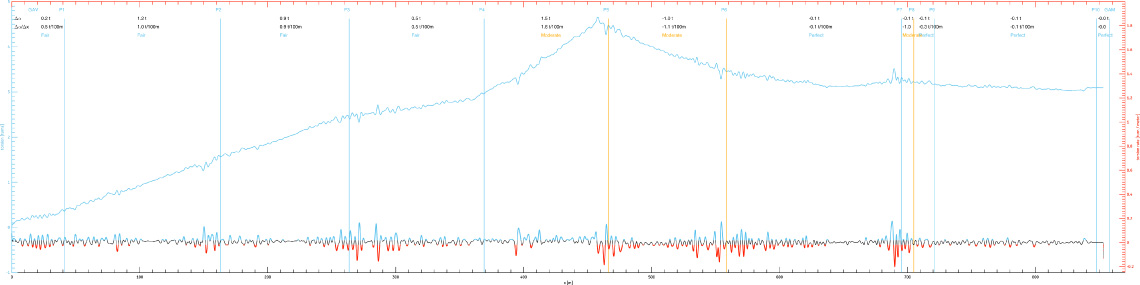

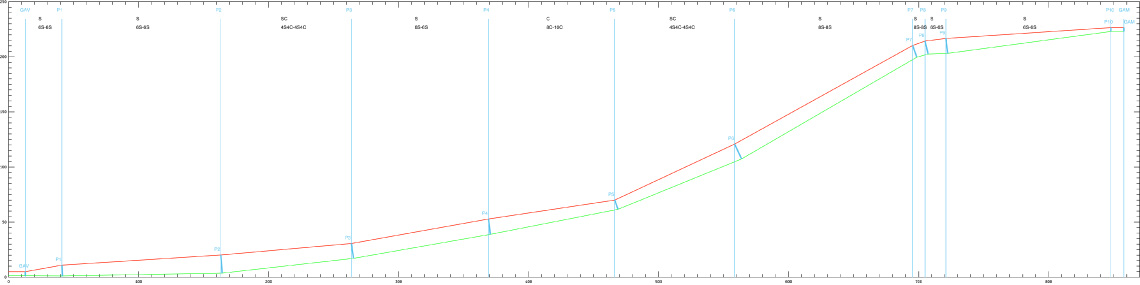

L'analyse Rotlet permet de suivre le nombre de tours accumulés le long de la ligne et de déterminer le gradient de rotation local. L'exemple ci-dessous met en évidence un changement de sens de rotation localisé au passage d'un pylône de ligne qui crée un effet serpillière très néfaste pour le câble. Une modification du réglage des balanciers permet d'éliminer ce problème.

Points forts

Fiabilité et simplicité

- Analyse fiable du vrillage du câble
- Localisation des anomalies de vrillage

Optimisation et gestion durable
Enjeux et besoins clients

Prestation

Le diagnostic en rotation peut être complété par les options

MRT-Rot : croisement avec l'analyse CMI
Win-Rot : croisement avec l'analyse Winspect

Letscan se tient à votre disposition pour vous apporter plus d'information et satisfaire vos besoins. Notre assistance est très réactive. Contactez nous sans hésiter
