Letscan met ses compétences et son savoir faire à votre service:
  • analyse de pathologies ou de comportement anormal d'un câble
  • formation câble destinée aux personnels chargés de la maintenance
  • projet de collaboration type R&D

Analyse d'une pathologie de câble

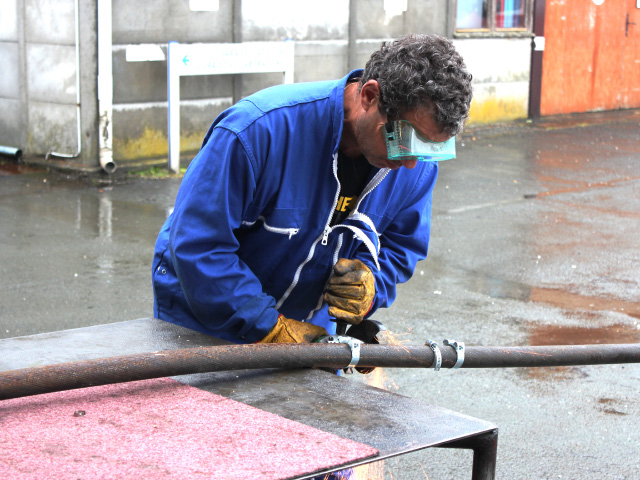

L'exemple suivant retrace le déroulé d'une ouverture d'une section de câble clos porteur de téléphérique sur sabot de gare. Ce câble a été déposé suite à l'apparition de fils Z cassés extérieurs constatés lors d'une opération de contrôle périodique. Il est important de préciser que le câble porteur n'a subi aucun déplacement périodique vers l'aval de la section fortement sollicitée en contraintes comme indiqué par la norme NF-EN 12927. Cette opération de glissement des porteurs est couramment pratiquée par nos voisins européens pour garantir la sécurité des passagers mais pour des raisons obscures n'est pas exigée par la réglementation française.

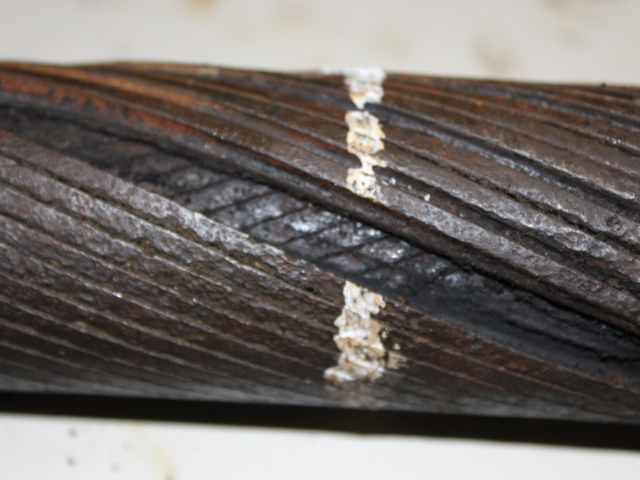

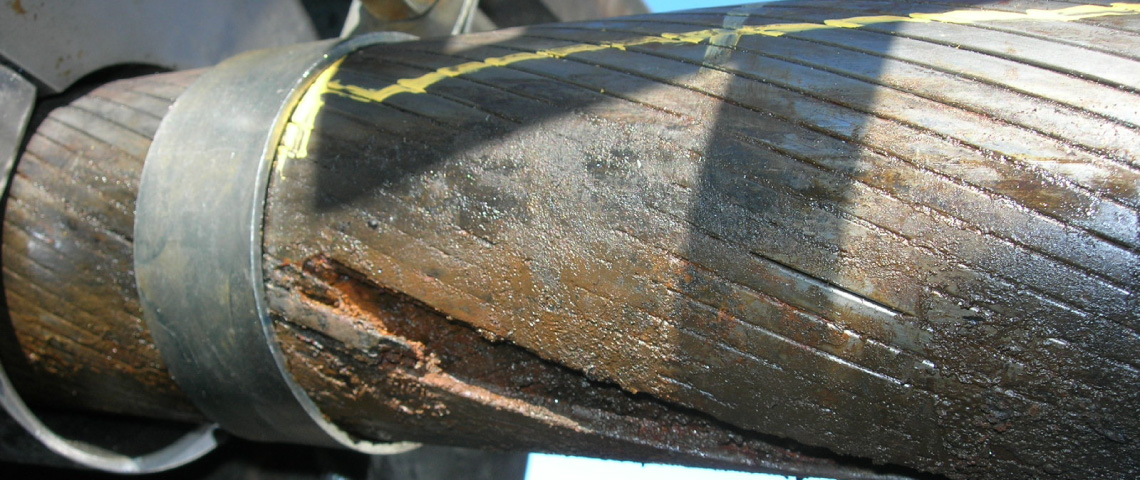

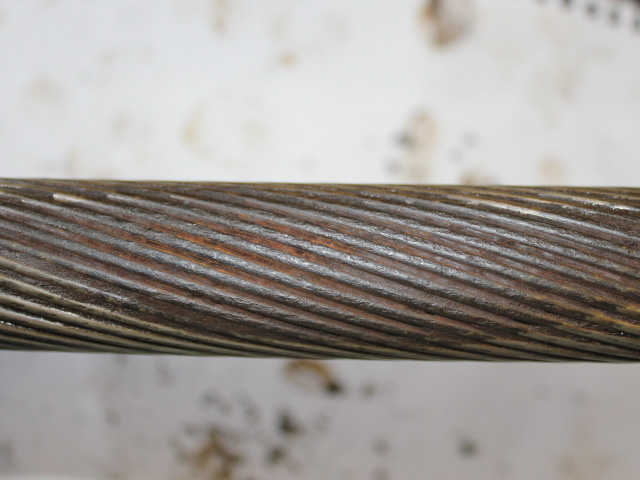

Les fils Z des couches extérieures sont tour à tour enlevés au droit de la zone pathologique identifiée pour laisser apparaitre les couches internes. Les fils Z de la première couche présentent un important mattage et laissent apparaitre des débris attestant d'un manque de graissage interne du câble.

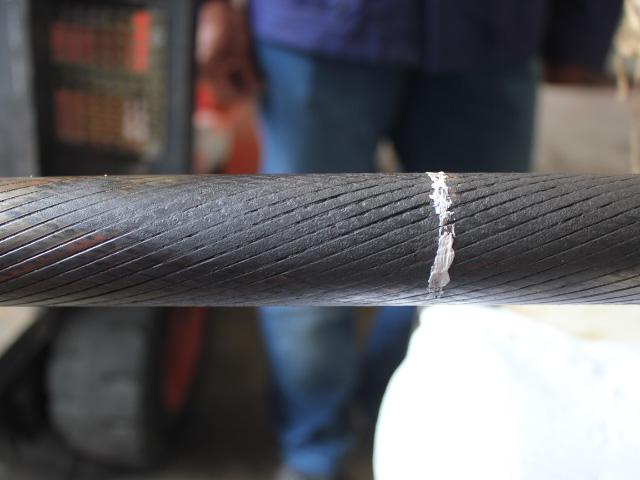

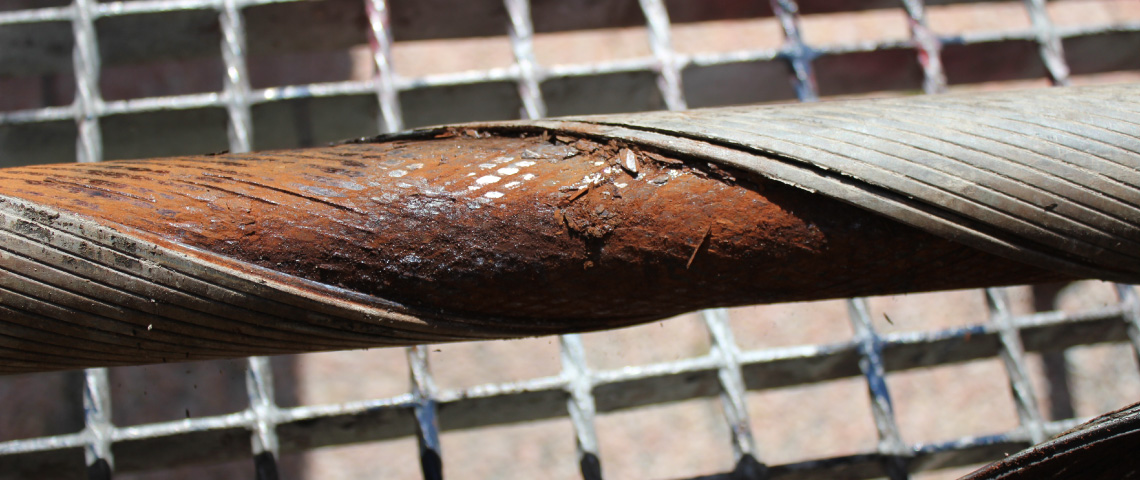

La deuxième couche de fils Z dénudée permet de visualiser une importante lentille de corrosion à la forme elliptique caractéristique d'un mécanisme de fretting-corrosion où la pression de contact de Hertz entre les fils est très importante. La lentille de corrosion se propage vers les couches internes de fils ronds jusqu'à la quatrième couche de l'âme métallique.
L'analyse post mortem met en évidence une pathologie de type fretting-corrosion qui est la conjonction des éléments suivants:
  • un rapport d'enroulement D/d du diamètre du sabot d'appui par rapport au diamètre du câble trop faible
  • une pression de contact importante dûe à un coefficient de frottement trop élevé
  • un mouvement de butée du câble à l'entrée du sabot lors du va et vient du téléphérique
  • l'absence d'une relubrification efficace du câble

Prestations

Letscan intervient pour des expertises de câbles :
  • ouverture de câbles
  • recherche de pathologies

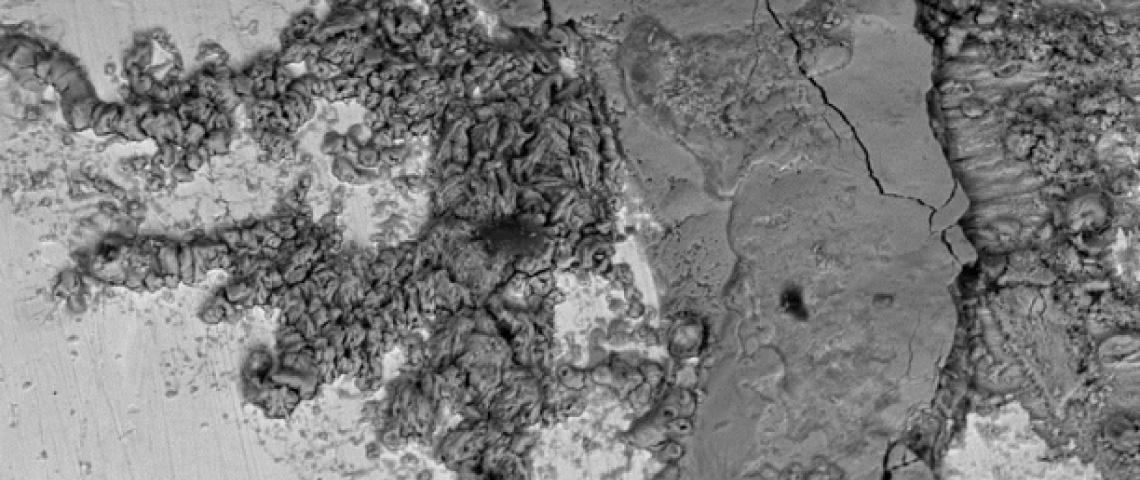

  • mécanismes de corrosion

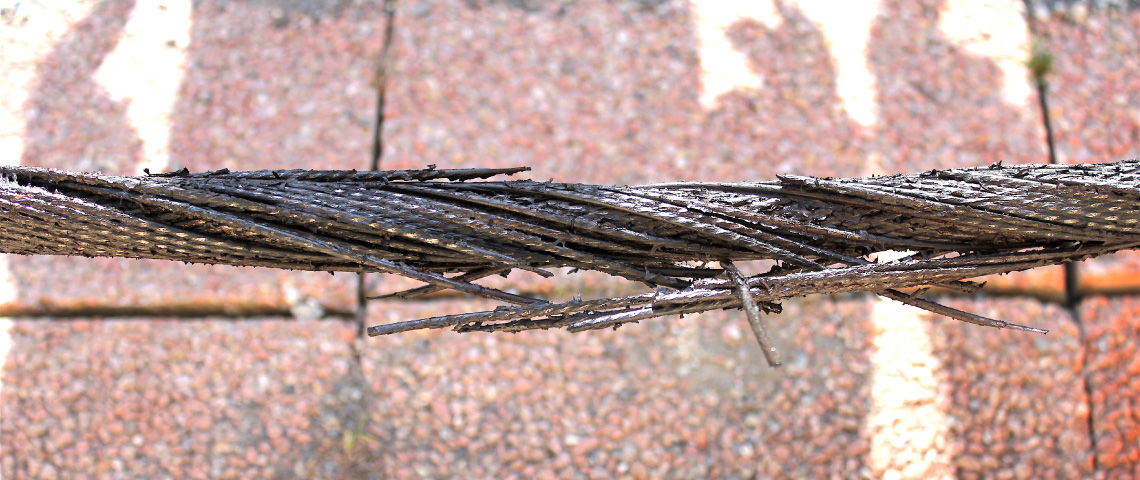

  • fatigue anormale
  • accumulation de vrillage
Letscan organise des formations pour les professionnels des câbles sur les thématiques :
  • inspection magnéto-inductive
  • inspection visuelle
  • pathologie des câbles
  • réglage de lignes
Letscan se tient continuellement au fait des nouvelles connaissances et des innovations dans le domaine des câbles, des vibrations et de l'analyse du signal. Letscan met à votre service ses compétences et son expérience pour contribuer au développement de vos actions de recherche.

Letscan se tient à votre disposition pour vous apporter plus d'information.  Contactez nous sans hésiter
